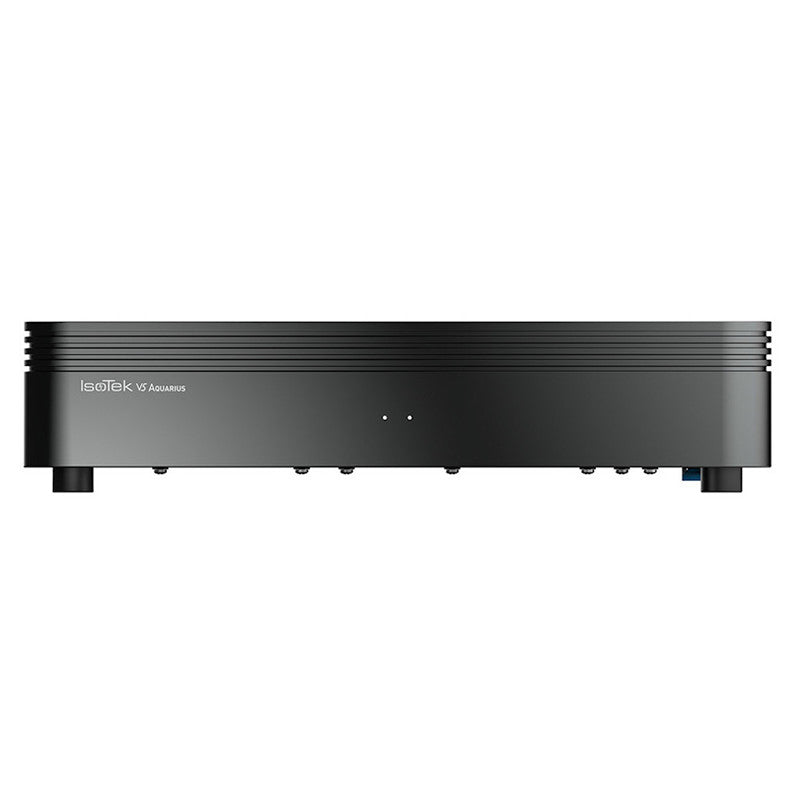

IsoTek V5 Aquarius hálózati tápelosztó és szűrő, fekete

V5 AQUARIUS
Az Aquarius mindig is az egyik legköltséghatékonyabb tápszűrő volt. Az új V5-ös modell magasabb szintre emeli az Aquarius koncepciót. Az áramköri lap 35%-kal megnövekedett rézterhelése miatt gyorsabb szűrési teljesítményű, az egyenáram-ellenállás pedig legalább 25%-kal javult, közeledve a nulla ohmos szinthez. A védelmet szintén 81.000A RMS. Ez a hatutas hálózati elektromos tisztító egység visszaállítja a piaci szabványokat. Két nagyáramú aljzat található az erősítőknek, mélynyomóknak és így tovább, négy közepes áramú aljzattal pedig az egyéb alkatrészekhez.
Jellemzők:
Minden audio- vagy AV-rendszerhez alkalmas
RFI csökkentés 60 dB
6 optimalizált teljesítménytisztító áramkör a közös és differenciális üzemmódú hálózati zaj hatékony eltávolítására

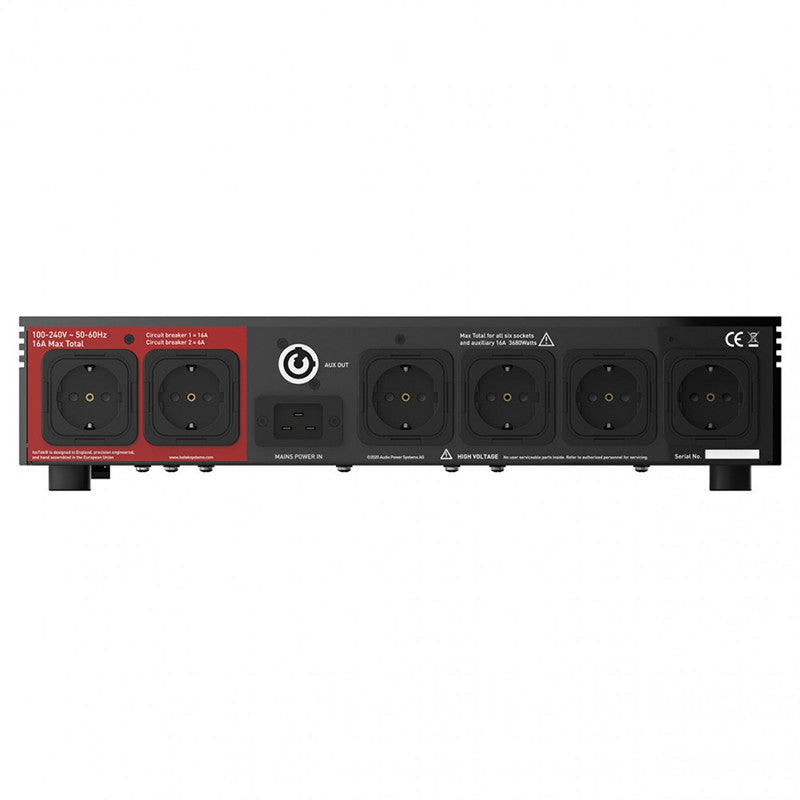

4 független kimenet a forráskomponensekhez (6A)
2 független nagyáramú kimenet teljesítményerősítőkhöz, aktív mélynyomókhoz, aktív hangszórókhoz stb. (16A)
Könnyen visszaállítható termomágneses biztosítékrendszer
81.000A pillanatnyi védelem, 40.000A folyamatos
Teljesen csillagföldelt hálózat
Szilárd magos, öntött réz ezüstözött belső kábelezés FEP virtuális levegő dielektrikummal
SYSTEM LINK aljzat a kimenetek meghosszabbításához és a csillagozott földelési referencia fenntartásához
IsoTek EVO3 PREMIER TÁPKÁBELLEL SZÁLLÍTJUK

SZINUSZ HULLÁM KORREKCIÓ
Azért, hogy a hifi komponensek a legjobb hangminőséget biztosíthassák, a hálózati feszültségnek a következő jellemzőkkel kell rendelkeznie: Tiszta, 50 Hz-es szinusz hullám, alacsony impedanciájú forrásból és rádiófrekvenciás zaj nélkül! Az alacsony impedancia közel állandó hálózati feszültséget biztosít, függetlenül attól, hogy mennyi energiát vesznek fel a csatlakoztatott eszközök. Persze semmi nem tökéletes, így a gyakorlatban jellemzően 5% körüli feszültségingadozásra számíthatunk. Ez teljesen normális, elfogadott.

A hálózat impedanciája 50 Hz-en még kellően alacsony, jóval 1 Ohm alatt van. Rádiófrekvenciás tartományban viszont sajnos már jelentősen magasabb (> 50 Ohm, > 100 kHz). Ilyenkor a 230V-os hálózat már antennaként viselkedik, s a rádiófrekvenciás zaj pedig már mérhetővé válik rajta.

Az IsoTek teljesítménytisztító áramköreit úgy tervezték, hogy alacsonyan tartsák az impedanciát, még a hangfrekvenciás tartományban is, s emellett a vonatkozó biztonsági előírásoknak is megfeleljenek.

TÖBBSZÖRÖS SZŰRŐRENDSZER
Sok IsoTek termék nem csupán egyetlen tápszűrő, hanem kimenetenként felépített tápszűrők, feladathoz optimalizált együttese, egy készülékházba építve. Ennek előnye, hogy a hangrendszer minden komponense saját dedikált tiszta tápellátásban részesül. Ezen túlmenően, minimálisra csökken az elektromos eszközök áramfelvétele során keletkező differenciál módusú zaj és drasztikusan csökken a készülékek közötti, a tápellátáson átszűrődő keresztszennyezés lehetősége. Sok nagyteljesítményű tisztítórendszer egyszerűen egy szabványos szűrőt egy olyan dobozba helyez, ahol az összes kimeneti aljzat egymás után sorba van kötve, (0, fázis, védőföld azonos pontjai aljzatról-aljzatra tovább fűzve), s ezáltal a csatlakoztatott berendezések könnyen keresztbeszennyeződnek és a termék rendeltetése, funkciója komoly csorbát szenved.

FÜGGETLEN ALJZATOK
Az IsoTek termékek egymástól teljesen független kimeneti aljzatokkal rendelkeznek, az aljzatok nem láncolatként vannak összefűzve! Ez kritikus pont a differenciális üzemmódú hálózati zaj keresztszennyeződésének korlátozásához vagy kiküszöböléséhez. Mindegyik aljzat közvetlenül csatlakozik a nyomtatott áramkörhöz, és az IsoTek egyedi teljesítménytisztító technológiái szolgálják ki őket.

KIVÁLÓ MINŐSÉGŰ ALKATRÉSZEK
Az IsoTek termékek felépítése a legkiválóbb minőségű elektromos alkatrészekből történik. Számos eleme egyedi készítésű, amelyeket kifejezetten erre a célra terveztek, a legjobb minőségű fémek és anyagok felhasználásával. A minőség nem áll meg az alkatrészeknél, hanem kiterjed a nyomtatott áramköri lapok tervezésére, kivitelezésére is, amelyek magas áramerősséget a rendkívül alacsony ellenállásukkal biztosítanak, s az általános szabványnak akár nyolcszoros keresztmetszetét is alkalmazzák a tiszta ezüst bevonat alatt.

A belső kábelezéshez szintén nagytisztaságú rezet használnak ezüstbevonattal kiegészítve, fluorozott etilén-propilén (FEP) dielektrikummal vagy az IsoTek virtuális levegő dielektrikumával (VDA) veszik körül a vezető anyagot. Ennél fluorozott etilén-propilén (FEP) spirált tekercselnek a vezető köré, majd ezt egy FEP dielektrikum csővel védve létrehoznak egy virtuális levegő dielektrikumot (VDA). Ez rendkívül alacsony ellenállású nagy teljesítményű belső áramellátó rendszert biztosít.

TÚLFESZÜLTSÉG VÉDELEM
A védelmi áramkörnek egyik funkciója az önvédelem és a másik a fokozatos belépése a probléma növekedésével, ám fontos, hogyha szélsőséges helyzet lépne fel, legyen képes nagyon gyorsan cselekedni. A védelmi áramkörök a szűrőket is védik, a szűrők pedig a kezdeti szakaszban segítik is a védelmet. Sok védelmi eszközzel ellentétben ezek a hangminőséget is támogatják és kisebb mértékben védelmet is nyújtanak.

SYSTEM LINK / RENDSZER KAPCSOLAT
Egyes IsoTek termékek System Link kimeneti csatlakozót (SPEAKON) tartalmaznak. Ezt úgy tervezték, hogy több egységet kapcsoljunk majd így össze, megtartva a földelési referenciapontot. Gyakorlatilag a hálózati falialjzat energiájának tovább fűzése a többi komponens felé.

ALKALMAZKODÓ KAPUZÁS
Az IsoTek különleges alkalmazkodó kapurendszere a differenciális szűrés megfelelő szintjét egyedileg határozza meg minden rácsatlakozott terheléshez. A teljes teljesítmény szűrésének maximális szintje a jelenlegi állapot mellett valósul meg. Ez a rendszer kiküszöböli a differenciális módusú zaj keresztszennyeződését a csatlakozóaljzatok között. Közismert hogy az összes csatlakoztatott eszköz a fogyasztásával egyidejűleg differenciális módusú zajt juttat vissza a hálózatba. Fontos, hogy ez a zaj ne befolyásolja egy másik komponens teljesítményét.

K.E.R.P. - Kirchhoff egyenlő ellenállású útvonal
A műszaki leírások alapján Kirchhoff áramköri megállapításai két egyenlőséget tartalmaznak, amelyek az árammal és a feszültséggel (potenciál különbség) függenek össze az áramelágazást tartalmazó áramköri modellekben. Ezeket Gustav Kirchhoff német fizikus írta le először 1845-ben, s ezzel általánosította Georg Ohm és megelőzte James Clerk Maxwell munkásságát. E megállapítások az elektrotechnikában széles körben használatosak, s egyszerűen Kirchhoff-törvényeknek nevezik. Ezek a törvények az idő- és frekvenciatartományokban is alkalmazhatók és a hálózatelemzés alapját képezik. Az IsoTek áramkörök vezérelveit Kirchhoff e két törvénye határozza meg. Egyszerű analógia szerint egy vízelosztó rendszerbe befolyó összes víz mennyisége azonos a kimenetén kifolyó összes mennyiséggel.

TÖMÖR EZÜSTÖZÖTT OCC RÉZ
Minden IsoTek termék belső huzalozása a legmagasabb elvárásoknak megfelelően készül. Az ultra tiszta "Ohno Continuous Cast" tömör rézmagú, ezüstözött vezeték alacsony ellenállást és nagy áramerősség átvitelt kínál. Fluorozott etilén-propilén (FEP) spirált tekercselnek a vezető köré, majd ezt egy FEP dielektrikum csővel védve létrehoznak egy virtuális levegő dielektrikumot (VDA). Ez rendkívül alacsony ellenállású nagy teljesítményű belső áramellátó rendszert biztosít. Az IsoTek belső huzalozása szinergizál az IsoTek tápkábelek választékával. Az egyik kritikus, de figyelmen kívül hagyott terület a tervezési és anyagtulajdonságok közös megőrzése egy audió kábelkötegben, legyen szó jelátviteli kábelekről vagy tápkábel hálózatról.

FOLYAMATOS, "KORLÁTLAN" TELJESÍTMÉNY
Az IsoTek korlátlan teljesítményt, korlátlan áramellátást biztosít azon belül, amit az áramszolgáltató tud biztosítani és az előírás is lehetővé tesz. Általánosságban elmondható, hogy teljesítményerősítő, illetve nagy teljesítményű elektronika esetében az IsoTek rendkívül alacsony impedanciát és alacsony DCR-t kínáló kimenetet biztosít, s ez kiküszöböli (a teljesítményszűrés fogalmain belül) az áramkorlátozás lehetőségét és növeli a dinamikatartományt.

Amikor a teljesítmény szennyezett, a dinamikatartomány csökken. A hálózatból a maximális 100%-nál többet kihozni nem lehet. A váltakozó áram nem tárol energiát az átviteli rendszerben, tehát azt nem is lehet megvalósítani és emiatt itt nem is létezik teljesítmény tartalék. A teljesítménytartalék a feszültség növelését igényelné az Ohm-törvény szerint amikor szükséges, de ha azt mondjuk, hogy egy áramkörben nincs feszültségesés, az még nem nevezhető tartaléknak. A váltakozó áramú hullámforma 10 mS alatt (50 Hz-en) a nulla és a pozitív érték maximuma között mozog, majd a következő félperiódusban a negatív érték maximumára változik. 20msec-nál érhető el a teljes ciklus. Ezért valójában egy AC hullámforma átlagértéke nulla. Az egyenáramú ellenállás (DCR) feszültségesést okoz. Tehát olyan rendszert kell kifejleszteni, amely nem korlátozza az erőmű teljesítő képességét, vagyis egy áramkörnek rendkívül alacsony ellenállással kell rendelkeznie, miközben kellően magas induktivitást kell tartalmaznia 50-60Hz felett. Ha a rendszerünk jó, és egyensúlyban van, az induktivitása 50/60 Hz-en gyakorlatilag legyen nulla és az egyenáramú ellenállás (DCR) is legyen közel a nullához. Ezért egy ideális szűrőáramkörnek nulla Ohmos egyenáramú ellenállást (DCR) kell fenntartania, viszont 50/60 Hz felett jelentős AC zajellenállás szükséges. Az ellenkező nyilatkozatokkal szemben pontosan ez az a terület, ahol a helyesen meghatározott anyagok a legfontosabbak. Egyesek ezeket „egzotikusnak” tarthatják, de a feladat kritikus és fontos részét képezik, mert meg kell felelniük az alkalmazás elvárásainak. Figyelemre méltóan, az IsoTek szűrő áramkörei nagyon alacsony ellenállást tudnak fenntartani 50/60 Hz-en, de ezen frekvencia felett nagyon magas zajszűrő képességgel bírnak. A legtöbb váltakozó áramú áramkör visszaható tulajdonságú, amelyből ellenhatást vált ki a felvett áram. Ezek nem tiszta ellenállások és úgy viselkednek, mint egy kapacitás és ellenállás vagy induktivitás és ellenállás.(XC, XL) Egy ideális világban az egyetlen megengedhető akadály az Ohmos ellenállás és ideális esetben ennek rendkívül alacsonynak kell lennie. Dilemma, hogy nagy tranziens teljesítmény legyen, vagy erős szűrés. Elképesztő módon lehet mind a kettő, de a legkiválóbb minőségű alkatrészeket kell felhasználni, amelyeket kifejezetten erre a célra terveztek, egy teljesen korrekt kialakítással. Ez roppant összetett és speciális alkatrészek tervezését eredményezi. Ezek a komponensek nincsenek használatban a speciális energetikai tervezés világán kívül, egyedileg tervezettek IsoTek termékeihez.

Műszaki adatok

Aljatok száma	6 + System Link
Hálózati bemenet	16A IEC C20
Hálózati tápfeszültség	100-240V / 50-60Hz
Közepes áram	230Vx4 (6A, összesen 1380 W)
Közepes áram	115Vx4 (összesen 6A 690W)
Nagy áramerősség	230Vx2 (összesen 16A 3680W)
Nagy áramerősség	115Vx2 (összesen 16 A 1840 W)
Rendszer link	x1
Túlfeszültség védelem	81.000A
Méretek (SZ X MA X MÉ)	450 x 110 x 350 mm
Súly	9,5 kg
